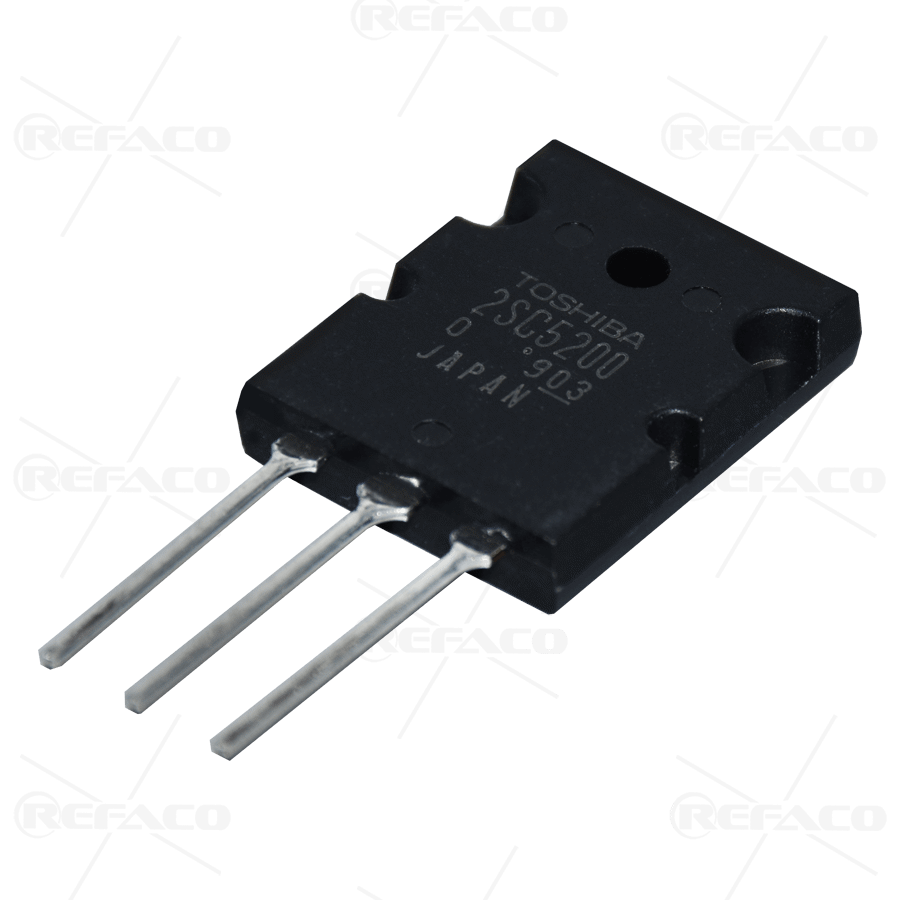

2SC5200 عمدتا در طرح های تقویت کننده همراه با همتای خود 2SA1943 استفاده می شود. اکثر تقویت کننده ها از یک مدار فشار-کشش شبیه به تقویت کننده کلاس B استفاده می کنند که نیاز به ترانزیستور NPN و ترانزیستور PNP دارد. 2SA1943 یک ترانزیستور PNP است و همچنین دارای مکمل 2SE5200 است که یک ترانزیستور نوع NPN است. هر دو این ترانزیستورها اغلب با هم برای طراحی تقویت کننده های با قدرت بالا استفاده می شوند.

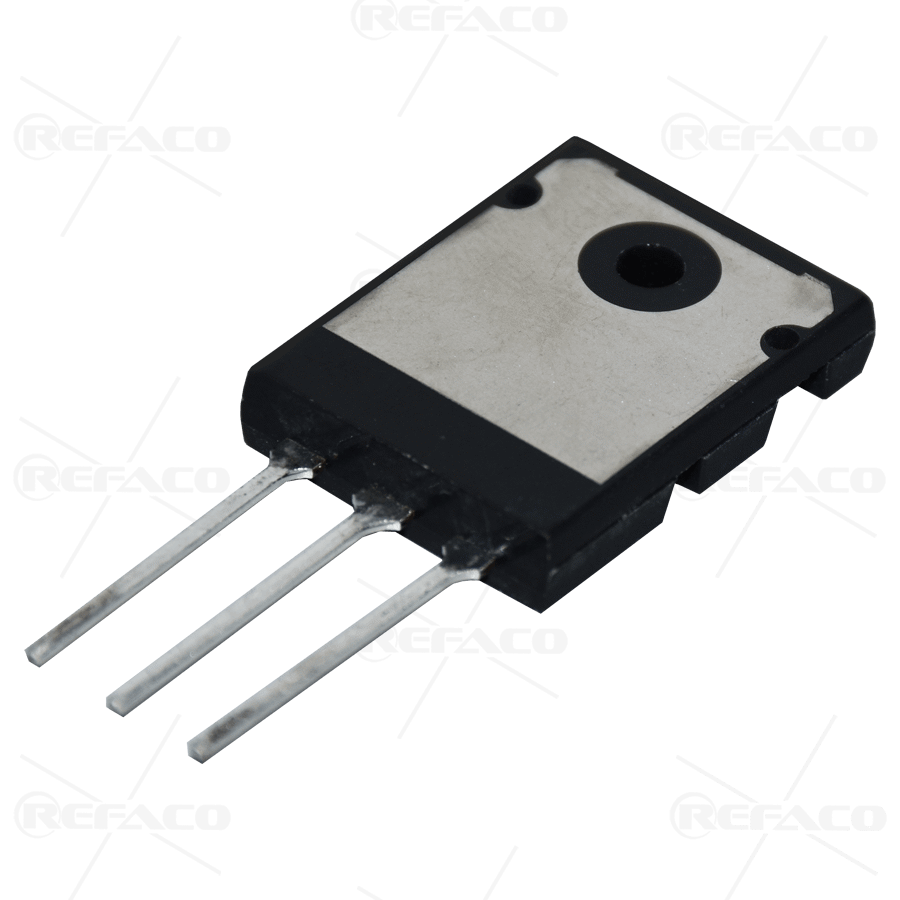

از انجا که ترانزیستورها با فرکانس سوئیچینگ بالا و جریان کلکتور بالا کار می کنند، تمایل دارند بسیار سریع گرم شوند، از این رو همیشه همراه با یک سینک حرارتی استفاده می شود. توجه داشته باشید که غرق گرما نیز به عنوان پین کلکتور ترانزیستور عمل می کند و از این رو غرق گرما باید از بقیه مدار جدا شود.

این ترانزیستورها معمولا برای ساخت سیستم های استریو استفاده می شوند که برای 200 وات یا بالاتر رتبه بندی می شوند، می توانند به فرکانس 5Hz تا 100kHz پاسخ دهند و حساسیت بسیار خوبی از 0.75Vrms دارند. نسبت سیگنال به نویز بسیار کمتر و اعوجاج هارمونیک کل کمتر است که ان را برای برنامه های صوتی ایده ال می کند.

موارد مورد مصرف:

• تقویت کننده فرکانس صوتی
• مدارهای AF / RF
• دستگاه های Low Slew Rate
• مدارهای پیکربندی Push-Pull
• سوئیچینگ جریان بالا (تا 15A) بار
• می تواند به عنوان سوئیچ های قدرت متوسط استفاده شود
